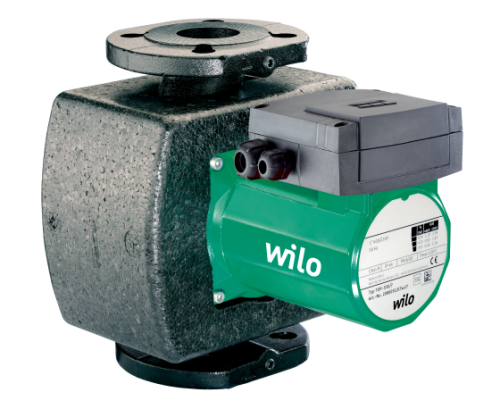

Wilo TOP-S 25/5 EM PN6/10

Особенности/преимущества продукции

Контрольная лампа направления вращения для индикации правильного направления вращения (только на 3~)
Ручная регулировка мощности с 3 ступенями частоты вращения
Корпус насоса с катафорезным покрытием (KTL) защищает от коррозии при образовании конденсата

Тип

Циркуляционный насос с мокрым ротором, с резьбовым или фланцевым соединением

Применение

системы водяного отопления, промышленные циркуляционные системы, системы кондиционирования и закрытые контуры охлаждения

Оснащение/функция

Режимы работы
Переключение ступеней частоты вращения
Ручное управление
Настройка ступеней частоты вращения: 3 ступени частоты вращения (2 ступени частоты вращения у 1-фазных насосов с P2 ≥ 350 Вт)
Автоматическое управление
Встроенная защита обмотки от перегрева (только для насосов с P2 ≤ 180 Вт)
Сигнализация и индикация
Защитный контакт обмотки (WSK, беспотенциальный нормально замкнутый контакт) имеется только у насосов с P2 ≥180 Вт для полной защиты двигателя на всех ступенях частоты вращения; в качестве опции предлагается устройство отключения SK 602N/SK 622N
Контрольная лампа направления вращения (только для 3-фазных насосов)
Индикация выбранной ступени частоты вращения
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
Режим работы «основной/резервный» или параллельный (для реализации автоматического переключения на другой насос при неисправности или в определенное время заказчик должен обеспечить наличие соответствующего прибора управления).
Оснащение
Для насосов с фланцевым подсоединением: исполнения фланца
Стандартное исполнение для насосов DN 40 - DN 65: комбинированный фланец PN 6/10 (фланец PN 16 согласно EN 1092-2) для ответных фланцев PN 6 и PN 16
Стандартное исполнение для насосов DN 80 / DN 100: фланец PN 6 (рассчитан для PN 16 согласно EN 1092-2) для ответного фланца PN 6,
Подводка кабеля возможна с двух сторон (только для 1- и 3-фазных насосов с P2 ≥180 Вт)
Серийная теплоизоляция для насосов, используемых в системах отопления

Комплект поставки

Насос
Теплоизоляция
С уплотнениями для резьбового соединения
Подкладные шайбы фланцевых болтов (при номинальных внутренних диаметрах для подсоединения DN 40 - DN 65)
Инструкция по монтажу и эксплуатации

Технические характеристики

Допустимый диапазон температур: от –20 до +130 °C, кратковременно (2 ч) до +140 °C (TOP-S 25/13, 80/15, 80/20: от -20 °C до +110 °C)
Электроподключение к сети:
1~230 В, 50 Гц (в зависимости от типа)
3~230 В, 50 Гц (штекер переключения опционально)
3~400 В, 50 Гц
Класс защиты IP X4D
Резьбовое- или фланцевое подсоединение (в зависимости от типа) Rp 1 до DN 100
Макс. рабочее давление при стандартном исполнении: 6/10 бар или 6 бар (специальное исполнение: 10 бар)

Материалы

Корпус насоса: Серый чугун
Рабочее колесо: Синтетический материал
Вал: Нержавеющая сталь
Подшипники: металлографит
