Особенности/преимущества продукции
Детали, контактирующие с перекачиваемой жидкостью, из устойчивых к коррозии материалов
Встроенный обратный клапан
Удобный для техобслуживания электродвигатель с возможностью перемотки
Тип

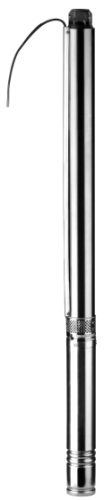

Многоступенчатый погружной насос 3" в исполнении с кожухом для вертикального или горизонтального монтажа
Применение
Для подачи воды из частных скважин, колодцев и цистерн
Для использования в частных системах водоснабжения, полива и орошения
Для перекачивания воды без длинноволокнистых и абразивных примесей
Оснащение/функция
Многоступенчатый погружной насос с радиальными рабочими колесами
Встроенный обратный клапан
Муфта в соответствии с NEMA
Однофазный или трехфазный электродвигатель
Термическое реле электродвигателя для однофазного электродвигателя
Комплект поставки
Гидравлическая часть в полном сборе с электродвигателем
Соединительный кабель длиной 1,8 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм2)
В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле электродвигателя, а также включателем/выключателем
Инструкция по монтажу и эксплуатации
Расшифровка наименования
например,
|
Wilo-Sub TWU 3-0115
|
TWU
|
Погружной насос
|
3
|
Диаметр гидравлического оборудования в дюймах ["]
|
01
|
Номинальный объемный расход [м3/ч]
|
15
|
Число секций гидравлической части
|
Технические характеристики
Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
Режим работы в погруженном состоянии: S1
Температура перекачиваемых жидкостей: 3-35 °C
Минимальное течение на моторе: 0,08 м/с
Макс. содержание песка: 50 г/м
3
Макс. количество пусков: 30/ч
Макс. глубина погружения: 150 м
Класс защиты: IP 58
Напорный патрубок: Rp 1
Материалы
Корпус гидравлической системы: нержавеющая сталь 1.4301
Рабочие колеса: поликарбонат
Вал гидравлической системы: нержавеющая сталь 1.4104
Корпус электродвигателя: нержавеющая сталь 1.4301
Вал электродвигателя: нержавеющая сталь 1.4305
Описание/конструкция
Погружной дренажный насос длявертикального или горизонтального монтажа.
Гидравлическая часть
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Электродвигатель
Коррозионностойкий электродвигатель переменного тока или трехфазный электродвигатель прямого пуска, с возможностью перемотки электродвигателя, заполненный маслом, с самосмазывающимися подшипниками.
Охлаждение
Охлаждение электродвигателя происходит за счет перекачиваемых жидкостей. Эксплуатация электродвигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемых жидкостей. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
